Vos 4 impératifs pour sécuriser l’étanchéité de vos installations critiques
- Spécifier un joint selon les conditions réelles de service (température, pression, fluide, cycles thermiques) et non selon les seules valeurs nominales
- Exiger la conformité aux codes applicables à votre secteur (RCC-M pour nucléaire, ASME/CODAP pour pétrochimie) avec traçabilité documentaire complète
- Valider les calculs de couples de serrage avec un bureau d’études spécialisé avant toute intervention sur assemblage critique
- Anticiper les besoins de joints certifiés lors de la planification des arrêts techniques pour sécuriser délais et disponibilité
Défaillance des joints : quand l’étanchéité devient un enjeu de sécurité critique
Les rejets de matières dangereuses représentent le phénomène prépondérant des accidents industriels. Selon les données 2024 consolidées par le BARPI (Bureau d’Analyse des Risques et Pollutions Industriels), deux tiers des incidents recensés dans les installations classées concernent des fuites de fluides. Ces défaillances d’étanchéité génèrent des conséquences multiples : environ 70% des accidents entraînent des pertes financières substantielles pouvant aller jusqu’à la cessation d’activité, tandis que 57 % provoquent un impact environnemental mesurable sur l’air ou l’eau.

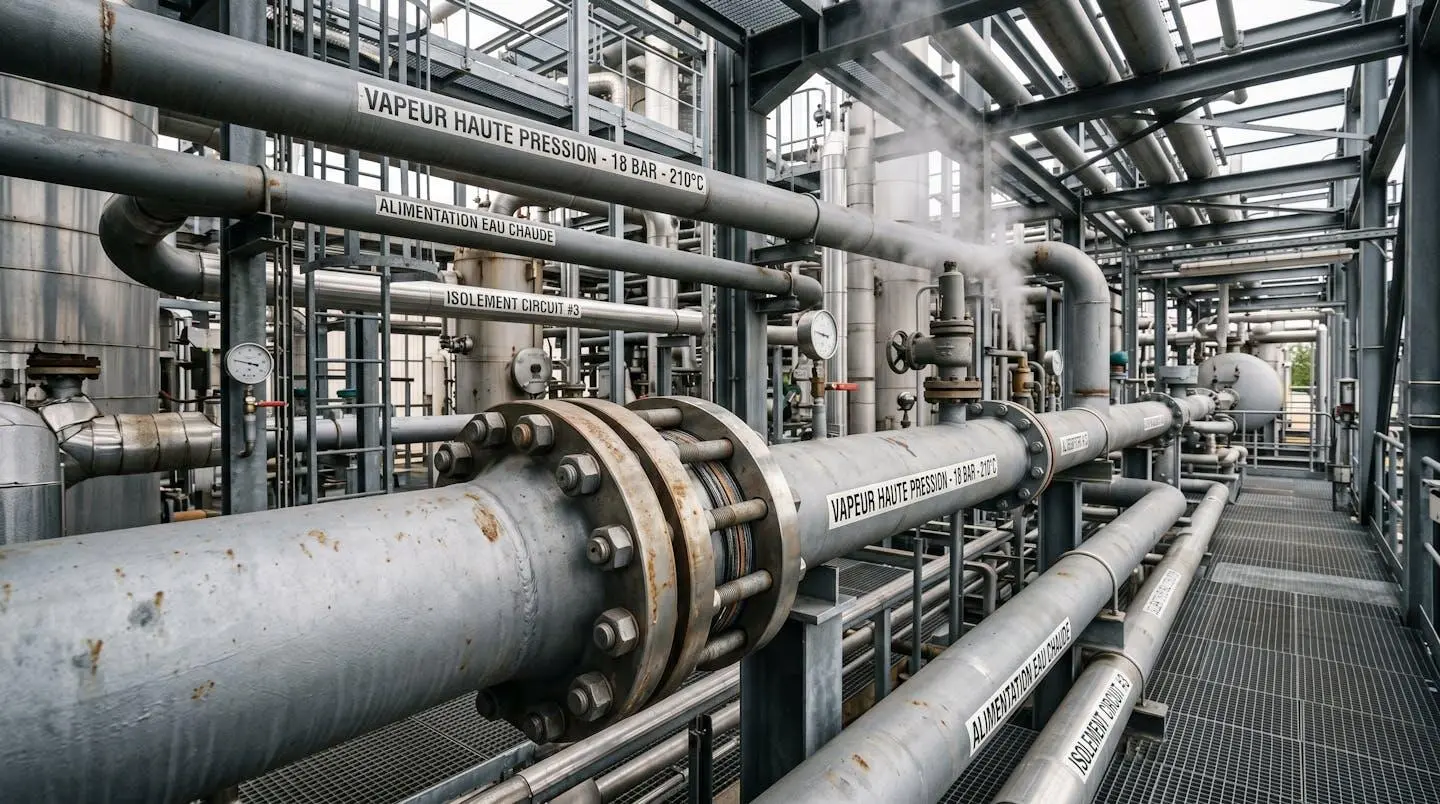

Un assemblage bride-joint défaillant sur une installation pétrochimique ou un circuit vapeur nucléaire expose à des risques irréversibles. Au-delà du danger immédiat d’inflammation, l’arrêt d’urgence imposé peut représenter plusieurs centaines de milliers d’euros de pertes par jour d’immobilisation. Dans le secteur nucléaire, une fuite même minime sur circuit primaire déclenche des procédures d’intervention lourdes et des audits ASN (Autorité de Sûreté Nucléaire) aux conséquences réglementaires majeures.
Les 3 erreurs de spécification aux conséquences critiques
- Négliger les pointes thermiques transitoires (démarrages, phases de purge) : un joint spécifié pour 300°C nominal peut subir 380°C en transitoire et fluer prématurément
- Sous-estimer l’impact du couple de serrage : même un joint correctement dimensionné échoue si le couple appliqué est insuffisant ou excessif
- Accepter une documentation incomplète en secteur régulé : l’absence de certificats matière ou de traçabilité lots constitue une non-conformité bloquante lors des audits ASN/DREAL
L’expérience accumulée sur le parc nucléaire français démontre que les défaillances d’étanchéité résultent rarement d’un défaut matériau isolé. Les analyses post-incident révèlent généralement une combinaison de facteurs : dimensionnement basé sur des valeurs nominales sans prise en compte des transitoires réels, procédures de serrage non formalisées, absence de formation spécifique des équipes d’intervention.
Technologies de joints industriels : cartographie des solutions pour installations exigeantes
Le marché de l’étanchéité industrielle propose quatre grandes familles technologiques, chacune répondant à des plages d’usage spécifiques. Face à des conditions de service exigeantes (températures élevées, pressions critiques, fluides corrosifs), le choix d’une solution fiable conditionne directement la sécurité opérationnelle. Les solutions de joint d’étanchéité industriel couvrent l’ensemble de ces technologies adaptées aux environnements critiques, des joints spiralés métalliques aux feuilles graphite comprimé, en passant par les semi-métalliques striés et les solutions PTFE expansé pour applications chimiques sévères.

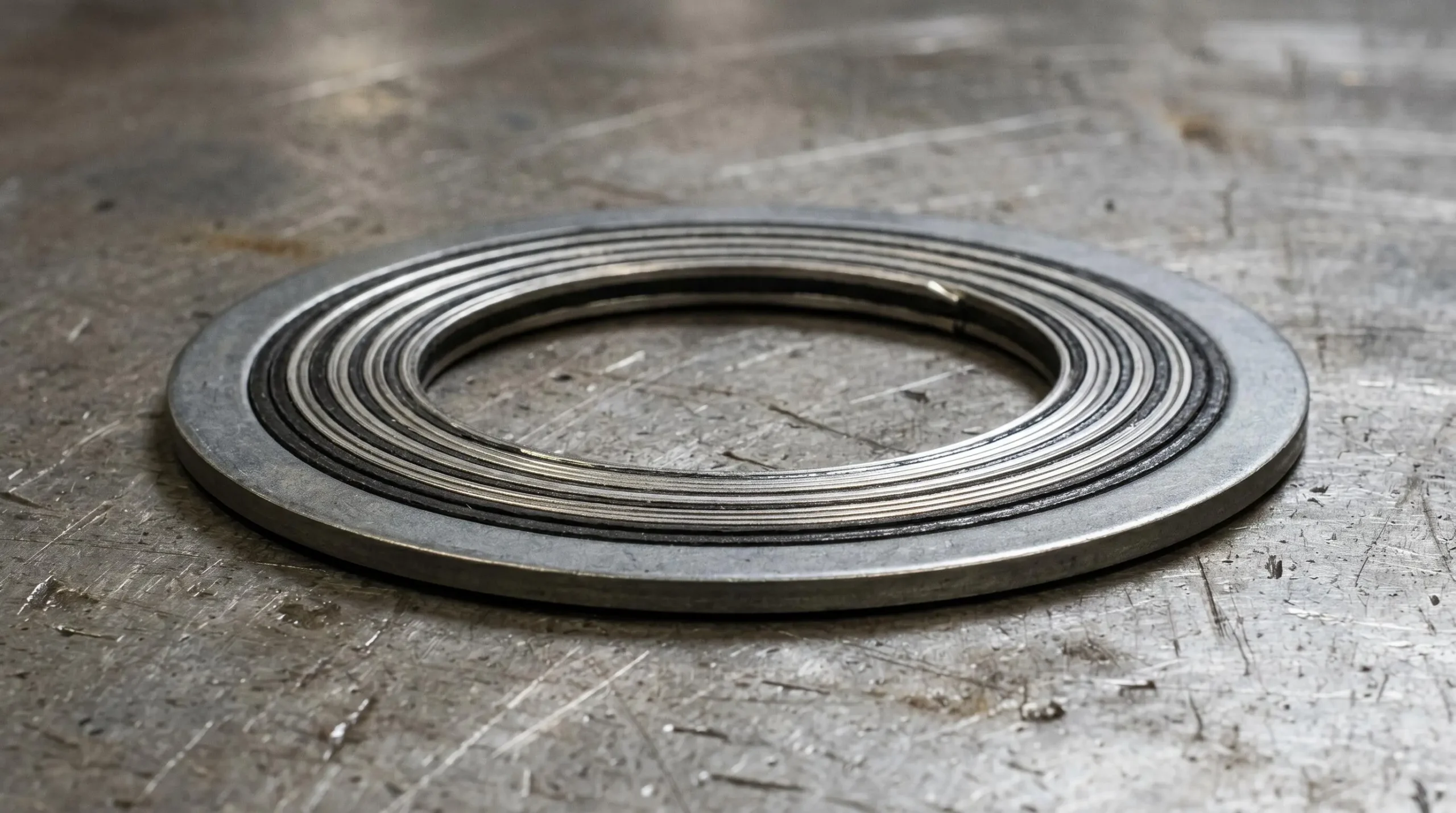

Le joint spiralé métal-graphite combine une bande métallique (typiquement acier inoxydable 316L) enroulée en spirale avec un remplissage en graphite pur. Cette architecture confère une résilience mécanique exceptionnelle face aux vibrations, aux déformations de bride et aux cycles thermiques répétés. Les performances d’étanchéité mesurées atteignent des taux de fuite inférieurs à 10⁻⁴ mbar·l/s selon les protocoles ASME B16.20. Ces joints supportent des températures jusqu’à 550-650°C et des pressions jusqu’à 250 bars. Ils constituent la référence pour les secteurs nucléaire et pétrochimique où la fiabilité à long terme sous contraintes sévères prime.
Le joint plat en graphite comprimé présente une résistance chimique supérieure grâce à la pureté du graphite utilisé (>98 % de carbone). Cette technologie excelle dans les environnements corrosifs (acides concentrés, vapeur saturée, gaz acides) jusqu’à 450°C et 180 bars. Les industriels privilégient cette solution pour les échangeurs thermiques, les circuits vapeur et les applications où la stabilité chimique à haute température constitue le critère déterminant.
Les joints semi-métalliques striés combinent une âme métallique avec un revêtement graphite ou PTFE. Leur géométrie striée crée des micro-canaux favorisant l’étanchéité par déformation contrôlée. Adaptés jusqu’à 400°C et 100 bars, ils trouvent leur place sur les installations eau-vapeur basse pression et les équipements standards de l’industrie chimique. Le PTFE expansé reste incontournable pour les fluides ultra-corrosifs malgré ses limitations en température (260°C maximum) et pression (40 bars).
| Technologie | T° max | P max | Fluides compatibles | Résilience vibrations | Taux fuite mesuré | Exigences traçabilité |
|---|---|---|---|---|---|---|
| Joint spiralé métal-graphite | 550-650°C | 250 bars | Vapeur, hydrocarbures, chimiques | Excellente | < 10⁻⁴ mbar·l/s | Complète (nucléaire/pétrochimie) |
| Plat graphite comprimé | 450°C | 180 bars | Vapeur, gaz, acides | Moyenne | < 10⁻³ mbar·l/s | Standard (certificat matière) |
| Semi-métallique strié | 400°C | 100 bars | Eau, vapeur basse P, air | Bonne | < 5×10⁻⁴ mbar·l/s | Standard |
| PTFE expansé | 260°C | 40 bars | Chimiques corrosifs, acides | Faible | < 10⁻³ mbar·l/s | Certificat matière |
Au-delà des caractéristiques techniques, le choix d’une technologie engage la fiabilité à long terme de l’installation. Les données d’exploitation révèlent que le passage d’un joint plat caoutchouc bas de gamme vers un joint spiralé certifié divise par 10 le taux de défaillance sur installations critiques, justifiant largement le surcoût initial.
Sélectionner un joint : les paramètres déterminants au-delà du catalogue
La spécification d’un joint industriel dépasse largement la simple consultation d’un catalogue produit. La démarche rigoureuse impose de collecter les conditions de service réelles : température maximale incluant les transitoires de démarrage et d’arrêt, pression maximale de service, nature exacte du fluide avec son niveau de corrosivité, fréquence des cycles thermiques. Ces données conditionnent la résistance au fluage et à la relaxation du matériau, phénomènes responsables de la perte progressive d’étanchéité.
La géométrie de bride constitue le second paramètre critique : type de bride (EN 1092, DIN, ASME B16.5), état de surface des portées (rugosité maximale 3,2 µm pour joints spiralés), parallélisme entre les faces (déviation < 0,5 mm sur le diamètre). Une bride déformée ou mal usinée compromet l’étanchéité quel que soit le joint sélectionné. Selon ce que prescrit la directive 2014/68/UE révisée relative aux équipements sous pression, tout équipement dont la pression maximale admissible dépasse 0,5 bar doit respecter les exigences essentielles de sécurité, incluant la validation des assemblages boulonnés.
Le respect des normes et exigences de sécurité applicables au secteur conditionne directement la validité de la spécification et la recevabilité lors des audits. Pour le nucléaire français, le code RCC-M (Règles de Conception et de Construction des Matériels mécaniques) impose une traçabilité complète et des exigences matériaux strictes. En pétrochimie et raffinage, les codes ASME Section VIII ou CODAP 2010 s’appliquent selon la localisation géographique du site.
- Conditions de service réelles : T° max (incluant transitoires), P max, nature exacte du fluide, fréquence des cycles thermiques
- Géométrie de bride : type (EN/DIN/ASME), état de surface, parallélisme, présence de rainures
- Normes et codes applicables : RCC-M (nucléaire), CODAP (France), ASME (international), EN 1514, directive PED
- Exigences de traçabilité : certificats matière 3.1, rapports d’essais, PV de réception, marquage lot
- Calculs de couples de serrage : validation par bureau d’études, procédure de montage écrite, formation des équipes
- Compatibilité matériaux : résistance chimique du joint au fluide, tenue au fluage et à la relaxation sur durée de vie
- Délais et disponibilité : lead time avec certifications, planification arrêt technique, stock critique

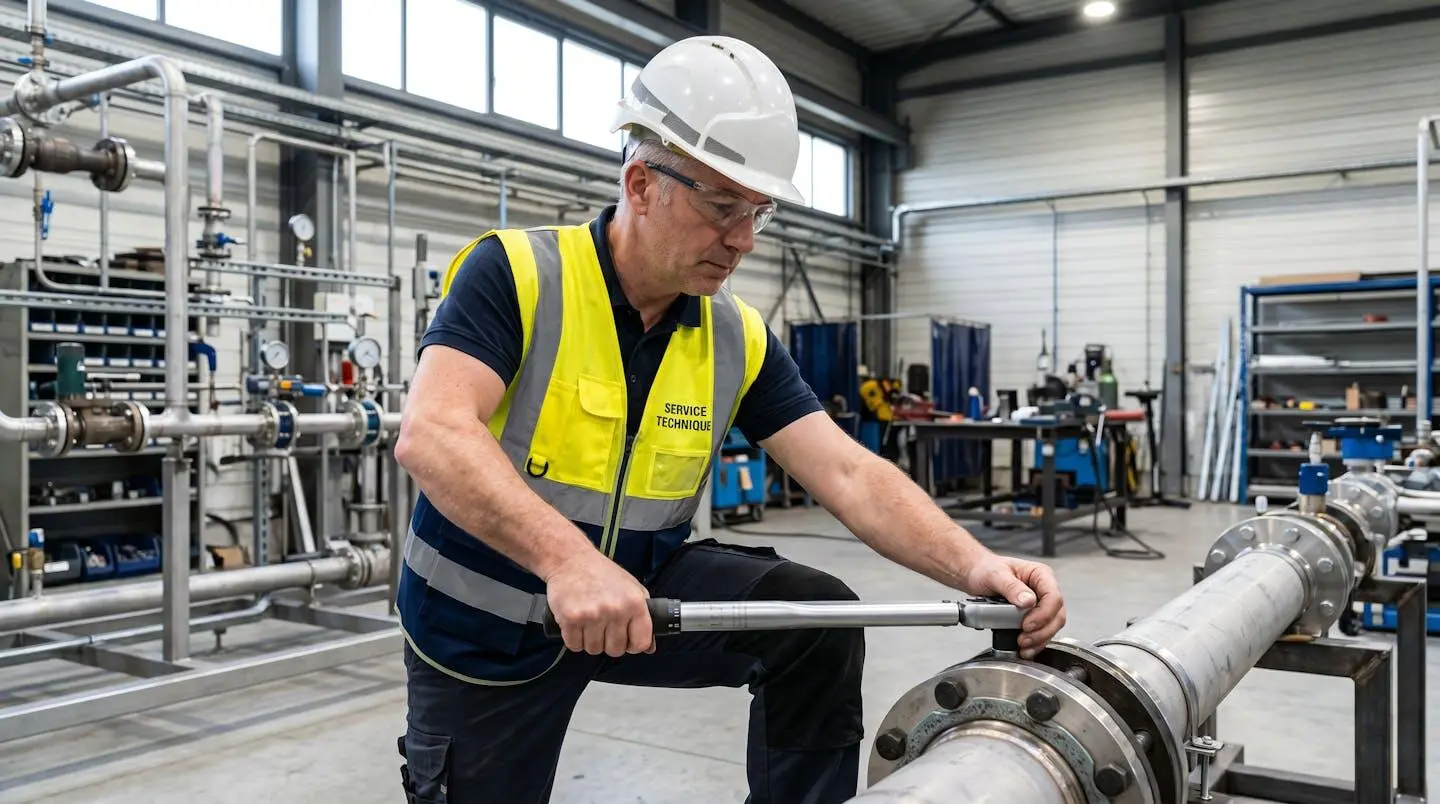

Les pratiques de serrage influencent directement les performances d’étanchéité, indépendamment de la qualité du joint. Un couple insuffisant ne comprime pas suffisamment le joint, tandis qu’un couple excessif provoque un écrasement destructeur. Les normes EN 1591 et ASME PCC-1 fournissent les méthodes de calcul validées, mais leur application nécessite une expertise spécifique.
Traçabilité et conformité : sécuriser la chaîne documentaire des assemblages
Dans les secteurs hautement réglementés (nucléaire, pétrochimie, production énergétique), la traçabilité documentaire des joints d’étanchéité dépasse la simple bonne pratique pour devenir une obligation réglementaire incontournable. Selon l’arrêté du 20 novembre 2017 relatif au suivi en service des assemblages, les joints utilisés dans les assemblages non permanents doivent être adaptés au processus industriel, et leur étanchéité vérifiée au plus tard lors de la mise en service et après toute intervention.
Le secteur nucléaire français impose le niveau d’exigence le plus élevé. Chaque joint installé sur un équipement soumis au code RCC-M doit pouvoir être tracé individuellement depuis la coulée d’origine des matières premières. Les certificats matière 3.1 selon EN 10204 attestent la composition chimique exacte et les propriétés mécaniques mesurées. Les rapports d’essais documentent les tests de conformité. Cette organisation documentaire sécurise juridiquement l’exploitant en cas d’incident.
RCC-M : ce que le code nucléaire français impose réellement
Le code RCC-M (Règles de Conception et de Construction des Matériels mécaniques des îlots nucléaires) impose pour les joints d’étanchéité une traçabilité complète couvrant : origine des matières premières avec certificats 3.1, numéros de lots de fabrication, rapports d’essais mécaniques et chimiques, validation par organisme accrédité (ASN). Tout joint installé sur un équipement nucléaire doit pouvoir être tracé individuellement jusqu’à la coulée d’origine du métal utilisé.
Les tendances du marché et les exigences réglementaires convergent vers un renforcement de ces obligations. Les installations classées ICPE font l’objet d’inspections DREAL de plus en plus fréquentes, lors desquelles la présentation de la documentation technique des composants critiques constitue un point de contrôle systématique. L’absence de certificat matière peut entraîner une mise en demeure immédiate.
L’anticipation des besoins documentaires s’inscrit dans une démarche globale de fiabilisation couvrant également les meilleures pratiques de maintenance préventive des équipements sous pression. L’anticipation lors de la planification des arrêts techniques — en intégrant les délais de livraison des joints certifiés avec documentation complète — évite les situations d’urgence où la tentation de recourir à des composants de substitution non certifiés peut compromettre la sécurité et la conformité réglementaire.
Questions fréquentes sur l’étanchéité industrielle
Quelle est la durée de vie d’un joint d’étanchéité industriel ?
La durée de vie d’un joint industriel varie selon les conditions de service : de 2 à 5 ans pour des applications haute température et haute pression (nucléaire, pétrochimie) avec cycles thermiques fréquents, jusqu’à 10-15 ans pour des installations stables à conditions modérées. Les facteurs déterminants sont la température réelle (y compris transitoires), la nature du fluide (corrosion), les vibrations, et le respect du couple de serrage initial. Les facteurs déterminants rappellent ceux observés pour la durée de vie du joint en fibre, matériau dont le comportement au vieillissement suit des mécanismes comparables.
Quand faut-il remplacer un joint sur une installation sous pression ?
Le remplacement d’un joint s’impose dans 4 situations : lors de tout démontage de l’assemblage (un joint décomprimé perd ses propriétés d’étanchéité), en cas de fuite constatée même minime, à l’issue de la durée de vie préconisée par le fabricant, ou si l’inspection visuelle révèle une dégradation (fluage, fissuration, corrosion). Dans le secteur nucléaire et sur installations critiques ICPE, un calendrier de remplacement préventif est souvent imposé par les procédures internes.
Quelle différence entre un joint spiralé et un joint plat graphite ?
Le joint spiralé combine une bande métallique (acier inox) enroulée en spirale avec un remplissage graphite, offrant une excellente résilience mécanique et des performances d’étanchéité élevées (taux de fuite < 10⁻⁴ mbar·l/s). Il supporte des pressions jusqu’à 250 bars et des températures jusqu’à 650°C. Le joint plat en graphite comprimé présente une résistance chimique supérieure mais une résilience mécanique moindre. Il convient pour des applications jusqu’à 450°C et 180 bars.
Comment assurer la conformité d’un joint aux normes RCC-M ou ASME ?
La conformité RCC-M (nucléaire français) ou ASME B16.20 (international) s’assure par 3 vérifications : exiger du fabricant les certificats matière 3.1 selon EN 10204 attestant la composition chimique et les propriétés mécaniques, vérifier que la géométrie du joint correspond exactement aux spécifications du code applicable, contrôler la traçabilité documentaire (numéros de lots, rapports d’essais, attestations d’organisme accrédité).
Sécuriser vos assemblages critiques : l’approche méthodologique à retenir
La fiabilité d’un assemblage boulonné ne se décrète pas, elle se construit méthodiquement : identification rigoureuse des conditions de service réelles (température, pression, fluide, cycles), sélection de la technologie de joint adaptée (spiralé, graphite, PTFE), validation des calculs de couples de serrage, exigence d’une traçabilité documentaire complète conforme aux codes applicables. Les données d’exploitation révèlent que les défaillances d’étanchéité résultent rarement d’un défaut matériau isolé mais plutôt d’une sous-estimation des contraintes réelles ou d’une négligence dans la mise en œuvre.
Pour les installations critiques soumises aux codes RCC-M, ASME ou CODAP, l’accompagnement d’un bureau d’études spécialisé sécurise techniquement et juridiquement la démarche. Plutôt que de multiplier les essais-erreurs coûteux, la validation en amont des spécifications par des experts certifiés réduit drastiquement le risque de défaillance prématurée et garantit la conformité lors des audits réglementaires.
- Ce guide présente les principes généraux de sélection des joints industriels et ne constitue pas une étude technique personnalisée.
- Les conditions réelles de service (cycles thermiques, nature exacte des fluides, contraintes mécaniques) nécessitent une analyse spécifique par un bureau d’études.
- Les normes et codes évoluent : vérifiez les versions applicables à votre projet auprès des organismes de certification.
- La traçabilité documentaire et les certifications matière sont obligatoires dans certains secteurs (nucléaire, pétrochimie) et doivent être exigées contractuellement.
Risques identifiés :
- Une spécification incorrecte de joint peut entraîner des fuites de fluides dangereux, des arrêts non planifiés coûteux et des non-conformités réglementaires.
- Un serrage inadéquat (couple insuffisant ou excessif) compromet l’étanchéité même avec un joint correctement dimensionné.
Organismes à consulter : Bureau d’études spécialisé en étanchéité industrielle, bureau de contrôle accrédité (APAVE, Bureau Veritas), ingénierie certifiée par les autorités de sûreté nucléaire (ASN) pour les applications nucléaires.
